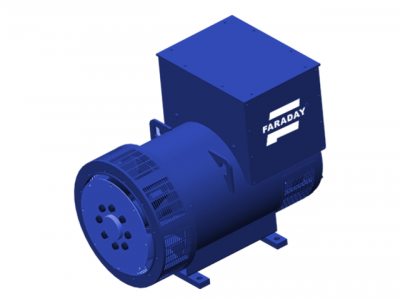

FD5系列
標準特征：
符合全球領先的發電機標準要求GB755、IEC60034、BS5000、
VDE0530、CSA22.2-100
單雙支點可選，單支點可選各種規格的過渡接套和聯接盤片
定子引出線可以重新接線，以滿足不同的電壓要求
標準H級絕緣等級
出現端旋轉二極管及聯軸器聯接螺栓安裝維護簡單
采用全封閉免維護軸承
選項和選件：
繞組溫度檢測RTD
繞組溫度保護熱敏電阻及繼電器
防冷凝加熱器
空氣過濾器
并聯運行下垂電流互感器
并聯運行下垂電流互感器
PMG永磁勵磁系統
符合全球領先的發電機標準要求GB755、IEC60034、BS5000、
VDE0530、CSA22.2-100
單雙支點可選，單支點可選各種規格的過渡接套和聯接盤片
定子引出線可以重新接線，以滿足不同的電壓要求
標準H級絕緣等級
出現端旋轉二極管及聯軸器聯接螺栓安裝維護簡單
采用全封閉免維護軸承
選項和選件：
繞組溫度檢測RTD
繞組溫度保護熱敏電阻及繼電器
防冷凝加熱器
空氣過濾器
并聯運行下垂電流互感器
并聯運行下垂電流互感器
PMG永磁勵磁系統
| FD5 4極三相陸用發電機功率 | |||||||
| 50Hz(1500轉/分) | 60Hz(1800轉/分) | ||||||
| H級溫升（125K 40℃） | H級溫升（125K 40℃） | ||||||
| 電壓（V） | 星形串聯 | 380 | 400 | 415 | 440 | 460 | 480 |
| 星形并聯 | 190 | 200 | 208 | 220 | 230 | 240 | |
| 三角形串聯 | 220 | 230 | 240 | 254 | 266 | 277 | |
| 三角形并聯 | 110 | 115 | 120 | 127 | 133 | 139 | |
| FD5S-4 | 額定容量（KVA） | 450.0 | 450.0 | 450.0 | 550.0 | 562.5 | 580.0 |
| 額定功率（KW） | 360.0 | 360.0 | 360.0 | 440.0 | 450.0 | 464.0 | |
| 效率 % | 94.0 | 94.2 | 94.3 | 94.0 | 94.1 | 94.2 | |
| FD5M-4 | 額定容量（KVA） | 500.0 | 500.0 | 500.0 | 594.0 | 605.0 | 625.0 |
| 額定功率（KW） | 400.0 | 400.0 | 400.0 | 475.2 | 484.0 | 500.0 | |
| 效率 % | 94.5 | 94.7 | 94.8 | 94.5 | 94.6 | 94.7 | |
| FD5MP-4 | 額定容量（KVA） | 563.0 | 563.0 | 563.0 | 650.0 | 662.5 | 670.0 |
| 額定功率（KW） | 450.4 | 450.4 | 450.4 | 520.0 | 530.0 | 536.0 | |
| 效率 % | 94.6 | 94.8 | 95.0 | 94.7 | 94.8 | 94.9 | |
| FD5LS-4 | 額定容量（KVA） | 600.0 | 600.0 | 600.0 | 712.5 | 730.0 | 750.0 |
| 額定功率（KW） | 480.0 | 480.0 | 480.0 | 570.0 | 584.0 | 600.0 | |
| 效率 % | 94.7 | 94.9 | 95.0 | 94.8 | 94.9 | 95.0 | |
| FD5L-4 | 額定容量（KVA） | 625.0 | 625.0 | 625.0 | 740.0 | 780.0 | 800.0 |
| 額定功率（KW） | 500.0 | 500.0 | 500.0 | 592.0 | 624.0 | 640.0 | |
| 效率 % | 95.0 | 95.1 | 95.2 | 94.9 | 95.0 | 95.1 | |
| FD5LP-4 | 額定容量（KVA） | 687.5 | 687.5 | 687.5 | 775.0 | 800.0 | 825.0 |
| 額定功率（KW） | 550.0 | 550.0 | 550.0 | 620.0 | 640.0 | 660.0 | |
| 效率 % | 94.8 | 95.0 | 95.1 | 95.0 | 95.1 | 95.2 | |
