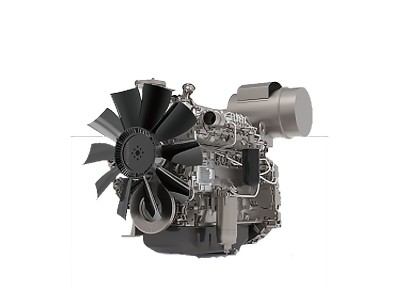

SC7H180D2
◎ 功率
|
轉速 |
運行模式 |
發動機功率 |
機組功率 |
|
|
r/min |
kW |
kW |
kVA |
|
|
1500 |
常用功率 |
120 |
100 |
125 |
|
備用功率 |
132 |
110 |
137 |
|
-. 柴油機性能符合GB/T2820
-. 標定功率根據GB/T1147.1
→常用功率：用于可變載荷應用，全年無使用小時限制。連續運行24小時的平均可許輸出功率不得超過常用額定功率的80%。
→備用功率：在電網電力發生斷電時應用，或在試驗條件下應用，全年使用時間最多不超過200小時。連續運行24小時的平
均可許輸出功率不得超過備用額定功率的80%。
不得超負荷運行
|
◎ 基本規格 |
|
◎ 燃油耗 |
|
||
|
?柴油機型號 |
SC7H180D2 |
?功率 |
L/h |
||
|
?柴油機型式 |
直列，四沖程，四氣門，水冷，增壓中冷 |
25% |
8.7
|
||
|
?燃燒方式 |
直噴 |
50% |
15.3 |
||
|
?氣缸型式 |
干式缸套 |
75% |
21.8 |
||
|
?氣缸數 |
6 |
100% |
28.6 |
||
|
?缸徑 × 行程 |
105 × 124 mm |
110% |
31.9 |
||
|
?排量 |
6.44 L |
|
|
||
|
?壓縮比 |
16 : 1 |
◎ 燃油系統 |
|||
|
?發火次序 |
1-5-3-6-2-4 |
?噴油泵 |
龍口直列 P 型泵 |
||
|
?噴油提前角 |
12°BTDC |
?調速器 |
電調 |
||
|
?凈重 |
580 kg |
?輸油泵 |
機械式 |
||
|
?外形尺寸(L×W×H) |
1343×741×1267 mm |
?噴油嘴 |
多孔型 |
||
|
?曲軸旋轉方向 |
逆時針（從飛輪端看） |
?開啟壓力 |
250 kg/cm2 |
||
|
?飛輪殼 |
SAE 3# |
?燃油濾清器 |
旋裝全流式 |
||
|
?飛輪 |
SAE 11.5# |
?燃料 |
輕柴油 |
||
|
◎ 配氣機構 |
◎ 潤滑系統 |
||||
|
?型式 |
頂置氣門 |
?潤滑方式 |
壓力飛濺式 |
||
|
?氣門數 |
每缸 2 進 2 排 |
?機油泵 |
曲軸帶動齒輪方式 |
||
|
?冷態氣門間隙 |
進氣門 0.25mm |
?機油濾清器 |
旋裝全流式 |
||
|
|
排氣門 0.50mm |
?機油容量 |
最大 17.5 L |
||
|
|
|
|
最小 15 L |
||
|
◎ 氣門正時 |
|
?偏置油底殼傾斜角 |
前傾 25° |
||
|
|
開啟 關閉 |
|
后傾 35° |
||
|
?進氣門 |
20.9°BTDC 44.9°ABDC |
|
左傾/右傾 35° |
||
|
?排氣門 |
51.7°BBDC 11.7°ATDC |
?潤滑油 |
參考使用保養說明書 |
||
|
◎ 冷卻系統 |
◎ 柴油機數據 |
||||
|
?冷卻方式 |
淡水循環冷卻 |
?冷卻液熱損失 |
18.4kcal/sec /1500 r/min |
||
|
?冷卻液容量(僅發動機) |
9.6L |
?中冷器熱損失 |
9.1kcal/sec/1500 r/min |
||
|
?最小壓力蓋壓力 |
70kPa |
?空氣流量 |
10.5m3/min /1500 r/min |
||
|
?壓力系統 |
Max. 0.5 kg/cm2 |
?排氣流量 |
25.4m3/min /1500 r/min |
||
|
?水泵 |
離心式，皮帶帶動 |
?排氣溫度 |
600 °C |
||
|
?水泵流量 |
170L/min/1500 r/min |
?最大允許阻力 |
|
||
|
?調溫器 |
蠟式 |
進氣系統 |
3 kPa (新濾芯) |
||
|
|
開啟溫度. 82°C |
|
6 kPa （臟濾芯，需更換） |
||
|
|
全開溫度. 95°C |
排氣系統 |
8 kPa （最大） |
||
|
?風扇 |
吹風式，塑料風扇 |
?中冷器阻力限值 |
8 kPa |
||
|
|
直徑 660 mm, 10 片 |
|
|
||
|
|
功耗 9 kW |
|
|
||
|
?備用/常用功率時發 動機最高冷卻液溫度 |
102/98℃
|
|
|
||
|
◎ 電器系統 |
|
|
|
||
|
28V×35A |
|
|
|||
|
?電壓調節器 |
內嵌式，集成電路式調節器 |
|
|
||
|
?啟動馬達 |
24V×5.5kW |
|
|
||
|
?蓄電池電壓 |
24V |
|
|
||
|
?蓄電池容量 |
165 AH |
|
|
||
